产品特性

用途与使用范围

GW l 系列智能型万能式低压断路器(以下简称断路器)，适用于交流50Hz，额定电压至660V(690V)及以下，额定电流400A- 3200A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能， 选择性保护明确，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，可进行四遥，以满足集制中心和自动化系统的要求。该断路器不带智能脱扣器及传感器可作隔离器用。
断路器符合GB I4048.2 ((低压开关设备和控制设备低压断路器》和IEC60947 -2 ((低压开关设备和控制设备断路器》等标准。

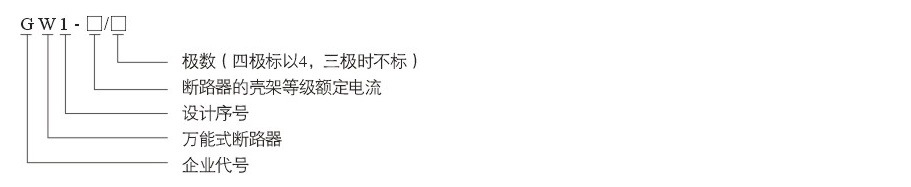

型号及含义

分类
 按安装方式分: 固定式和抽屉式
 接极数分: 三极、四极
 按操作方式分: 电动操作和手动操作(检修、维护用)
 脱扣器种类: 智能型过电流控制器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

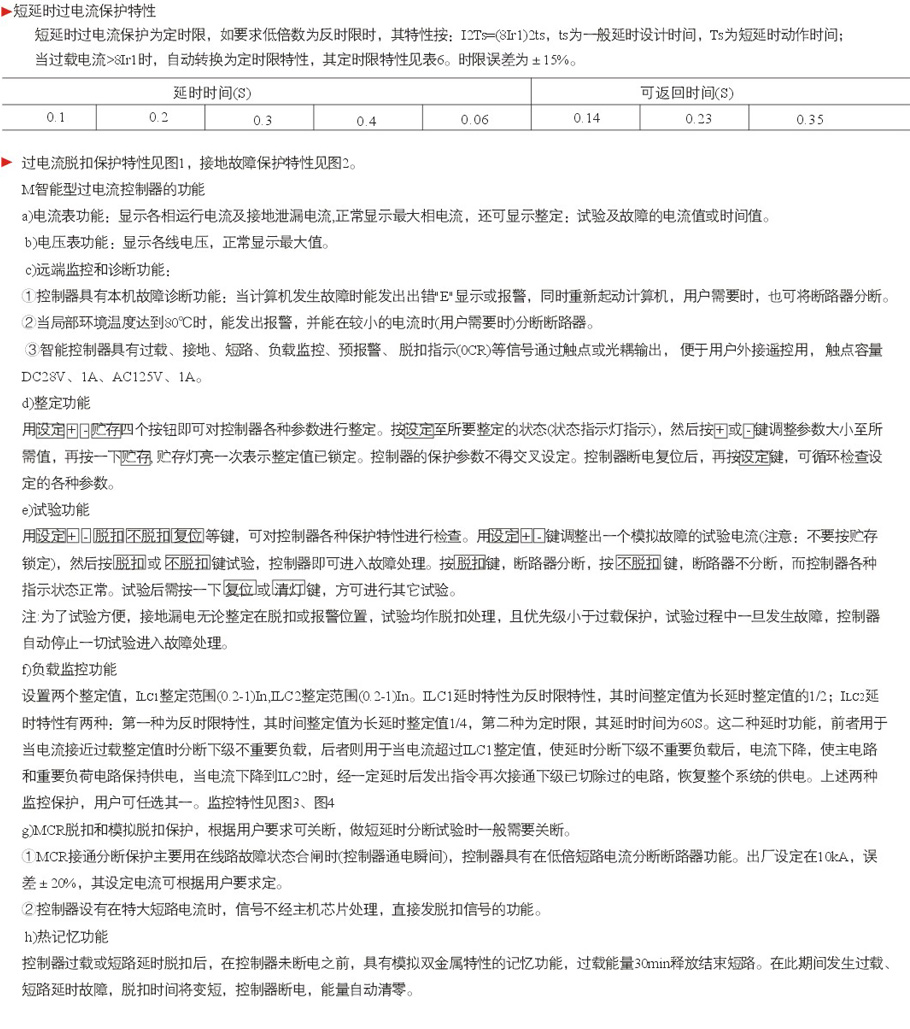

智能型过电流控制器性性能:
a)智能控制器分为H型(通讯用)， M型(普通智能型)、L型（经济型）;
b)具有过载长延时反时限，短延时反时限、定时限，瞬时功能。可由用户自行设定组成所需要的保护特性;
c)单相接地保护功能;
d)显示功能: 整定电流显示、动作电流显示、各线电压显示(电压显示应在订货时提出);
e)报警功能: 过载报警;
f)自检功能: 过热自检、微机自诊断;
g)试验功能: 试验控制器的动作特性
正常工作条件和安装条件

  周围空气温度
上限值不超过+40℃， 不限值不低于-5℃， 24h内的平均值不超过+3 5℃;
注: 下限值为-10℃或-25℃的工作条件，用户应与本厂申明。
上限值+40℃超过或下限值低于-1 0℃或-25℃的工作条件，用户应与本厂协商。
安装地点的海拔不超过:2000A
大气条件
大气相对湿度在周围主气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，
同时该月的平均最低温度为25℃，并考虑到因温度变化发生在产品表面上的凝露。超过规定用户应与本厂协商。
防护等级IP30
使用类别:B类或A类
安装类别:
额定工作电压660V(690V)及以下的断路器以及欠电压脱扣器，电源变压器初级线图用于安装类另V; 辅助电路及控制电路安装类别为III.
安装条件
断路器应按本说明书要求安装，断路器的垂直倾斜度不超过5°

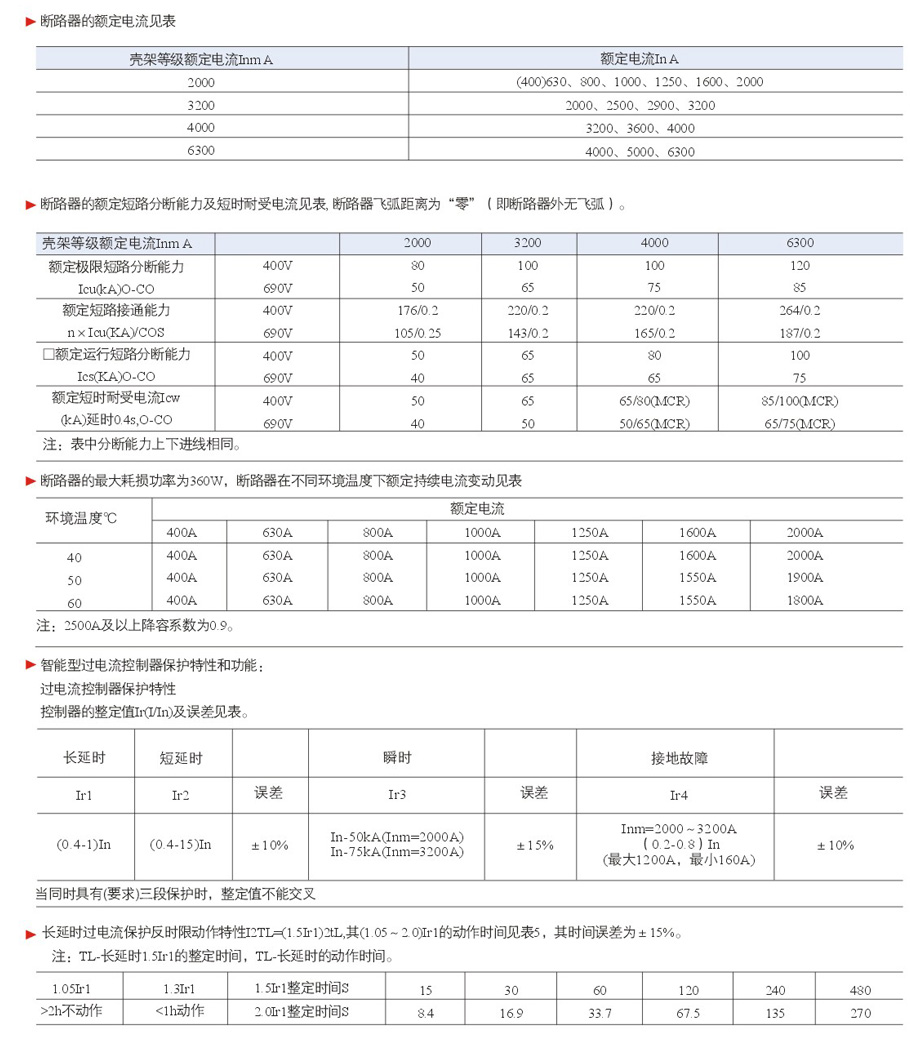

技术数据及性能
